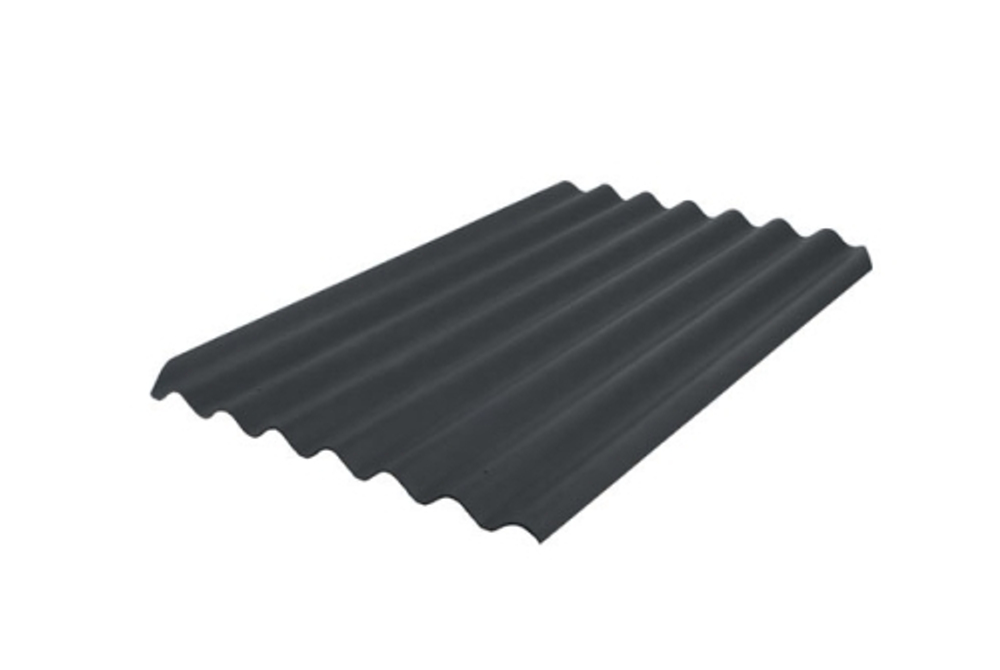

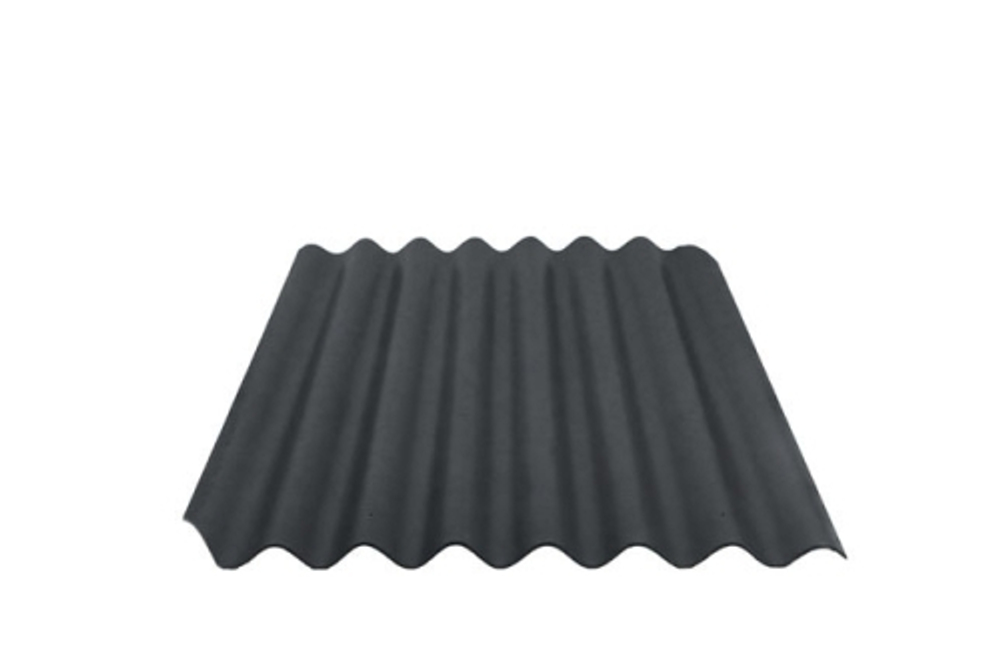

Листы черепицы ТИСМА ПРОФИ имеют волнистый профиль: 7 рядовых волн одинаковой высоты 40 мм и одну (восьмую волну) - перекрываемую, высотой 32 мм.
Шаг волны составляет 150мм. Толщина черепицы составляет 5,8 мм.
На перекрываемой волне нанесена маркировка продукции, перекрывается рядовой (первой) волной.

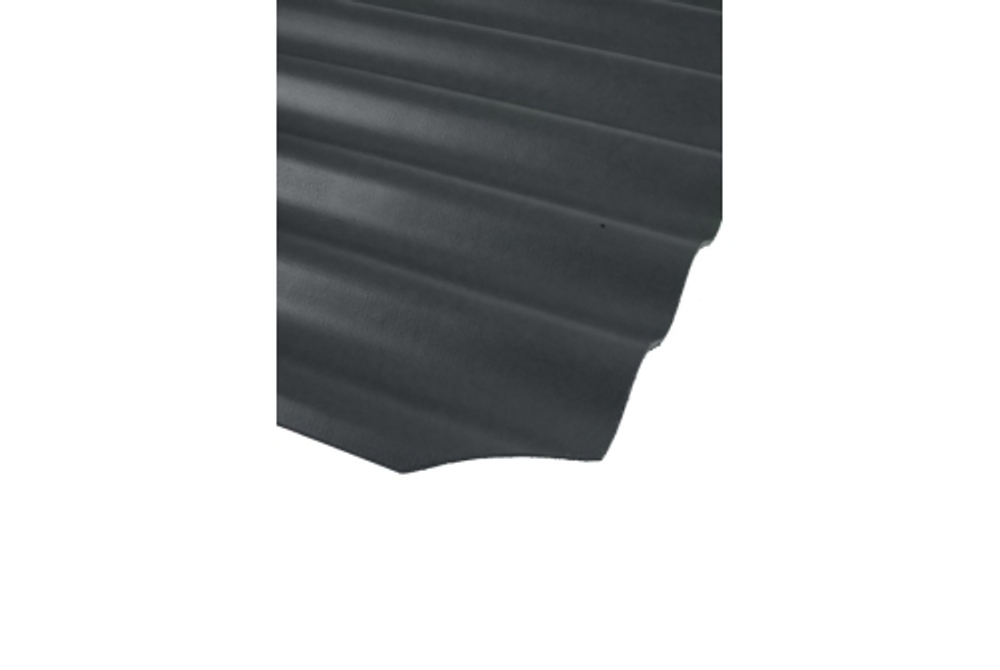

Диагонально подрезанные углы (нижний левый и верхний правый) листа черепицы имеют размеры: длинный катет (вдоль волны) 155 мм и малый катет (поперек волн) 87 мм. Нижняя часть листа имеет два отверстия в гребнях второй и шестой волнах диаметром 5 мм, расположенные в 90 мм от нижнего края.
Применение кровельного материала ТИСМА ПРОФИ
Листы черепицы укладывается на поддоны большого формата в стопу по 100 шт. Между листами черепицы уложена прокладочная пленка. По вертикальным граням споты размещаются брендированные уголки 200*200 мм из ролевого картона, который фиксируется ПЭТ лентами. Вес поддона с укладкой 100 листов составляет 2450 кг.
Схема укладки черепицы на скат - двухпролетная. Расстояние между брусками обрешетки а=732 мм (между центрами брусков b=792мм). Четные ряды обрешетки выше нечетных на 3 -4мм для обеспечения опоры срединной части листа черепицы.
Укладка листов черепицы ведется с права на лево порядно или уступом. Продольный нахлест между соседними рядами (карнизным и 2 рядом; 2 и 3 рядом) минимум составляет 155 мм.
Поперечный нахлест между соседними листами в ряду составляет одну волну (перекрываемая волна накрывается рядовой). Отверстия в верхней части листа нижнего ряда (прим. карнизного) высверливаются сквозь заводские отверстия листов верхнего ряда (прим. 2 ряда).
